Edificios – Diseño y Modelado BIM Asistido por IA

El diseño de edificios puede ser complicado, a veces parece un lento ejercicio de ensayo y error. No poder calcular las métricas de tu proyecto hasta que no has terminado de diseñarlo puede ser un fastidio. Si sólo pudiéramos desear algunas características de nuestro proyecto y tener un diseño y sus métricas en unos segundos... ¡Oh! Espera. Resulta que se puede... Sigue leyendo para averiguar cómo Architechtures puede impulsar su eficiencia.

La Vista de Edificio es donde se configuran los parámetros para Automatizar el Diseño de Edificios y el Modelado BIM

Como ha quedado explicado, en el Apartado de Nivel de Emplazamiento hay algunas opciones de dimensionado general para los edificios. Sin embargo su función principal es la de posicionarlos en la parcela.

Modos de Vista y Niveles de la Miga de Pan

En el modo de vista de Planos no existe realmente una vista a nivel de Edificio. En su lugar se usa la vista de Planta. Por defecto al entrar a la vista de un edificio veremos la vista de la planta tipo. Podemos cambiar la vista a cualquier planta del edificio usando la miga de pan.

En los modos de vista Modelo y Coste no se alcanza el nivel de vista de Planta. El límite del modo de vista Modelo es el de Edificio.

Importancia de los Modos de Edición

En la vista emplazamiento no existe una distinción entre el modo de edición Auto, Asistido o Manual. Sin embargo en la vista de Edificio es de primordial importancia la distinción entre los modos de edición.

Para evitar perder parte del trabajo realizado debemos progresar del modo Auto al Asistido y al Manual, nunca al revés. Debemos agotar las opciones de configuración en el modo de edición Auto antes de pasar al Asistido. Y de nuevo agotar las del modo Asistido antes de pasar al Manual. Para ello es necesario tener una idea de que tipo de opciones se hallan en cada modo edición.

Edificio – Panel de Datos

En la vista de Edificio seguimos teniendo disponibles todos los apartados ya presentes en la vista de Emplazamiento. Esto nos permite ver cómo afectan al conjunto del proyecto los cambios que hacemos a nivel de edificio.

Además de los apartados ya presentes en la vista de emplazamiento se nos añaden dos de formato familiar:

El cuadro de superficies del edificio

Tiene exactamente el mismo formato que el cuadro de superficies de la parcela. Con la salvedad de que se representan tan solo las superficies del edificio actualmente seleccionado.

El programa de vivienda del edificio

La mitad superior es igual al de la vista de Emplazamiento: Un recuento de viviendas totales y agrupadas por cantidad de dormitorios. Pero la mitad inferior es diferente. A nivel de parcela hay un recuento de viviendas agrupadas por cantidad de dormitorios, tanto por edificio como agrupados para la totalidad de la parcela. A nivel de edificio compara el reparto de vivienda obtenido en la planta seleccionada con el requerido por el usuario.

Finalmente se nos añade un apartado nuevo. Consiste en un listado de todas las tipologías presentes en la planta seleccionada con sus superficies y ratios más relevantes.

Edificio – Panel de Input – Modo de Edición Auto – Asistido Por IA:

Áreas Útiles

En los apartados de áreas útiles es donde se define la composición y el dimensionado de los apartamentos. Tenemos uno por cada tipología de apartamento, de 0 (estudio) a 4 dormitorios.

Encontramos dos tipos de opciones de configuración:

Criterios de Diseño

En éstos se define qué estancias queremos que haya en la vivienda y algunos aspectos de relaciones de proximidad entre estancias, tales como la posibilidad de cocina interior.

Superficies Objetivos

En estos se define el área objetivo ideal para cada estancia.

Áreas Útiles

Dimensiones Mínimas

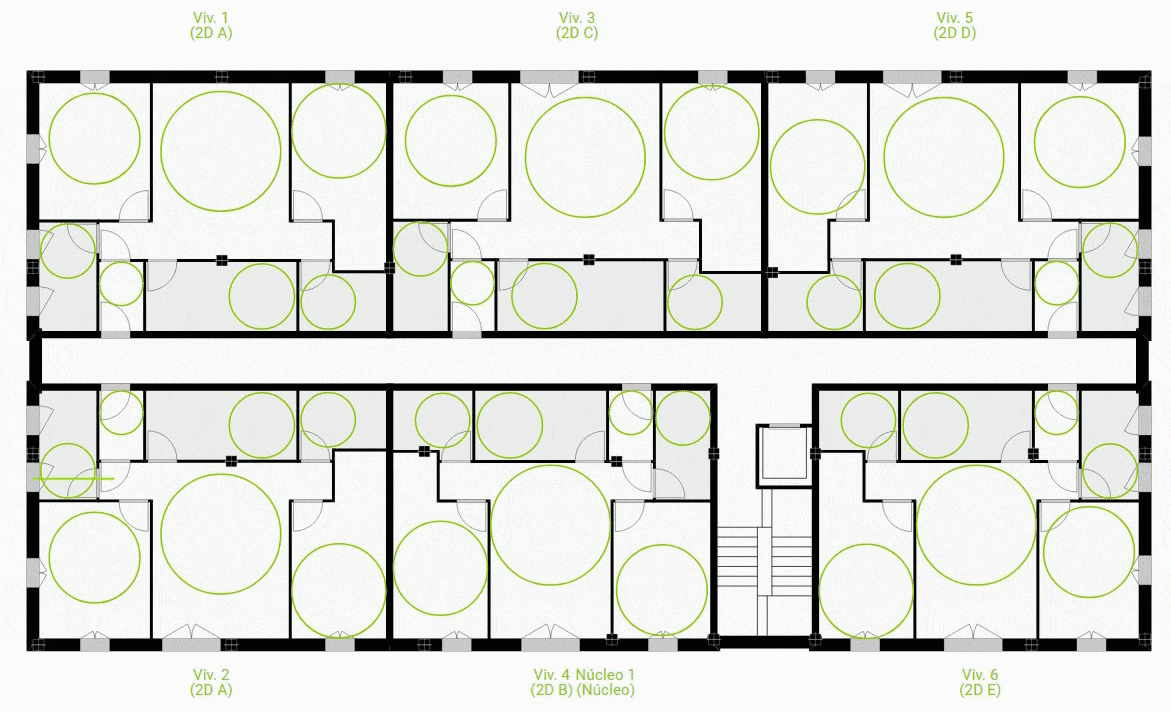

Las Dimensiones Mínimas son los requerimientos normativos que debe cumplir el proyecto a nivel geométrico. Algunos ejemplos serían el diámetro del círculo mínimo inscribible en el salón o el ancho mínimo de los pasillos. Aquí es donde introducimos todo ese tipo de requerimientos relacionados con aspectos normativos.

Debemos tener presente que los requerimientos de dimensiones mínimas tienen precedencia sobre los de dimensionamiento por áreas útiles. En el caso de que haya un conflicto entre ellos se dimensionará la estancia para que cumpla la dimensión mínima requerida. Cómo cuando el área resultante de inscribir el círculo de diámetro mínimo sea mayor a la requerida por el usuario.

Construcción – Parámetros

Aquí definimos globalmente para el edificio el grosor de los elementos constructivos, tanto de paramentos verticales como horizontales.

La configuración de este apartado tiene un impacto dramático en el cálculo de superficies y ratios de eficiencia. Por consiguiente es recomendable configurarlo inmediatamente tras crear el edificio.

Además es muy útil para configurar nuestro modelo BIM de manera que nos sea sencillo progresar hacia una definición mayor. Por ello si vamos a solicitar la descarga de un modelo BIM es importante asegurarnos de que este apartado está correctamente configurado.

Planta General Diseño

La mayoría de opciones de configuración de este apartado pueden ser agrupadas en dos categorías:

De selección de tipología edificatoria

Tipología de edificio, Posición de núcleo o Extremos de corredor. Definen la tipología edificatoria y la sub-variedad que usará la IA para distribuir las viviendas.

Planta General Diseño

De dimensionado de edificio

Cómo Ancho y Largo del edificio, u otras referidas a la altura, como Número de plantas tipo, las Alturas de plantas baja, superiores o del casetón del ascensor, o la inclusión de Planta Ático o no.

Programa de vivienda en planta tipo

En este apartado definimos el reparto de vivienda objetivo para las plantas tipo. Para cada tipología de 0 (estudio) a 4 dormitorios podemos configurar un porcentaje objetivo de reparto de vivienda.

La IA procurará ceñirse lo máximo posible a este reparto porcentual dentro de las limitaciones impuestas por la geometría. Dada el área neta a distribuir y el dimensionado de las viviendas objetivos el número de viviendas resultantes puede no ser múltiplo entero del reparto porcentual requerido. Por ello es conveniente pensar en el reparto de vivienda como algo orientativo. Es un proceso interactivo que se puede ir ajustando rápidamente viendo los resultados que vamos obteniendo.

Esto no solamente es cierto para la planta tipo sino especialmente cuando consideramos el conjunto del edificio. Normalmente en las plantas bajas y en las plantas ático se producen distribuciones diferentes a las de planta tipo por las características particulares de cada una. A menudo ajustamos la distribución en planta tipo pensando en las variaciones que se producen en otras plantas.

Dimensionado de Zonas Comunes

Aquí están las opciones de configuración de las zonas comunes, el núcleo de comunicación vertical, escaleras y ascensores.

Cosas cómo el número de ascensores, la sectorización de la escalera o si se permiten rellanos partidos, los anchos mínimos de los pasillos comunitarios o de los portales de acceso al edificio, el ancho de los tramos de las escaleras, el ancho y largo del hueco del ascensor, etc…

Terrazas – Planta General

Aquí hay diferentes opciones de configuración, como ancho mínimo de paso a terraza exterior, ancho mínimo de terraza o dimensión del vuelo.

También podremos activar o desactivar la existencia de terrazas para cada una de las fachadas del edificio.

Fachada – Parámetros

Aquí definimos globalmente para el edificio el tamaño de las aperturas según la estancia en la que están. Se hace mediante configurando dos elementos (por estancia): el alto del alféizar y el ancho de la apertura.

Esto puede ser útil para garantizar el cumplimiento de determinados requerimientos normativos, particularmente exigencias de iluminación y ventilación.

Apartados del Panel de Input de plantas específicas

Existen ciertos apartados que no aparecen en la vista de planta tipo que es la vista por defecto de un edificio. Su contenido se refiere específicamente a plantas diferentes de la tipo y para configurarlos deberemos ir a la planta en cuestión. Una vez allí podremos ver éstas opciones de configuración y como surten efecto los cambios realizados.

Jardines en planta baja

Similar al apartado de terrazas en planta tipo pero simplificado, permite dimensionar los Jardines de las viviendas en planta baja.

Programa de vivienda en planta ático

Similar al apartado de programa de vivienda en planta tipo, nos permite controlar el reparto de vivienda en planta ático.

Retranqueos de planta ático

Permite controlar independientemente por fachada los retranqueos que la planta ático debe tener con respecto a las plantas tipo.

Terrazas en planta ático

Similar al apartado de terrazas en planta tipo pero simplificado, nos permite dimensionar las terrazas de la planta ático.
