Descarga de archivos: XLS, CAD, BIM
Creado el 3/13/2024 en Formación
El desarrollo de proyectos arquitectónicos destaca generalmente por su carácter colaborativo, involucrando a diversos perfiles y consecuentemente necesitando utilizar diferentes herramientas y softwares. Con ARCHITEChTURES podrás exportar tu proyecto a formatos como .xlsx, .dxf e .ifc.
Una vez estemos satisfechos con el proyecto y hayamos concluido nuestro trabajo dentro de la plataforma podemos generar documentos descargables. Así podemos obtener un modelo BIM con toda la información geométrica y analítica para continuar trabajando en nuestro entorno local.
La generación de estos documentos descargables conllevan un coste que se calcula en función del tipo de archivo (.XLS, .DXF, .IFC) y de los m² construidos sobre rasante del proyecto. En función del tipo de suscripción del usuario, tendrá disponibles determinados m² para generar descargables (más información aquí).
Hay 3 tipo de documentos descargables que podemos generar en la plataforma:
Una vez el documento esté generado se notificará al usuario que el archivo está listo para ser descargado y el proyecto pasará automáticamente a modo vista. Los descargables estarán disponibles en el proyecto siempre y cuando no se realice un cambio de modo; es decir, si una vez generado el documento es necesario realizar algún cambio en el proyecto, deberemos solicitar una nueva descarga con el gasto de m² correspondiente.
BIM

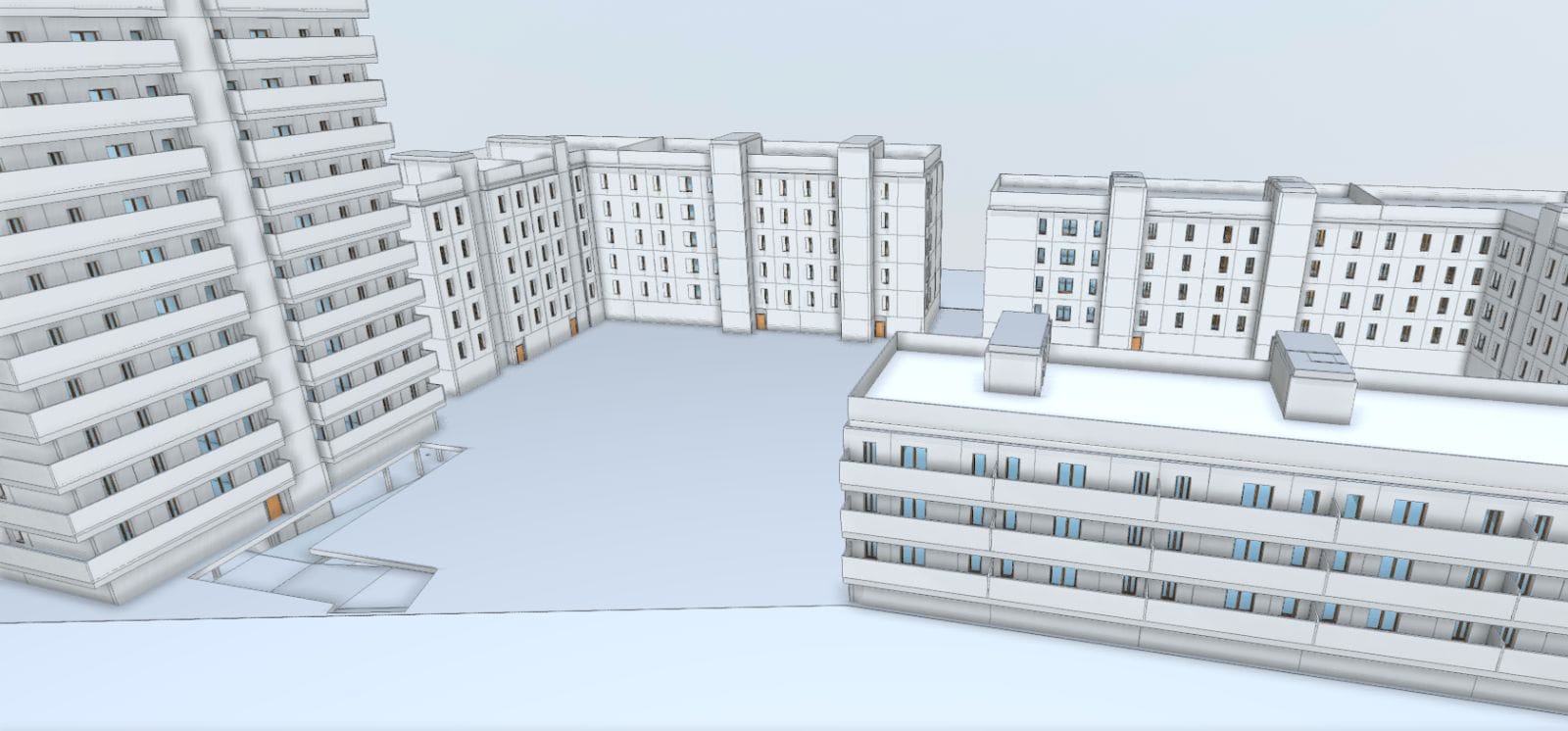

El modelo BIM es un archivo .IFC importable desde cualquier editor o visor BIM. Es importante destacar que los grosores de los elementos constructivos serán exactamente los que se hayan definido dentro de la plataforma en los apartados correspondientes.
Por ello, si queremos utilizar el modelo BIM descargado como punto de partida para progresar hacia niveles de detalle más altos, sustituyendo las familias que vienen por defecto por otras familias más detalladas con capas o más información, es importante generar el modelo BIM con los grosores constructivos exactos de las familias por las cuales las vamos a sustituir.
También es importante destacar que en el modelo vienen generadas las habitaciones, que habitualmente se usan como punto de partida para generar mediciones y presupuestos.
CAD

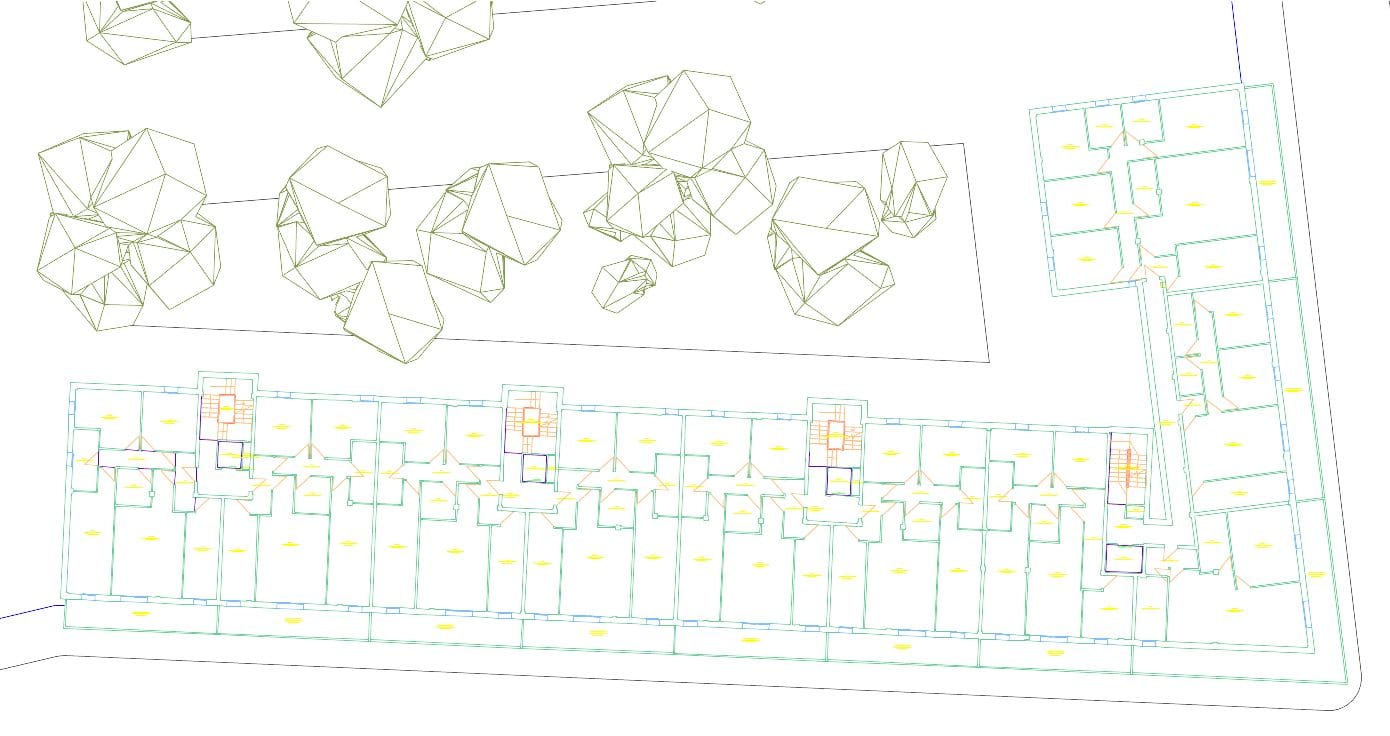

En la descarga de documentos CAD se genera un archivo .DXF por cada planta de cada edificio, por cada planta sótano que haya en el proyecto, alzados y una planta general correspondiente a la planta baja.
Todos los archivos CAD mantienen la misma organización de capas, focalizándose principalmente en los elementos que componen el proyecto, de este modo podemos encontrar una capa específica para muros, ventanas, puertas, pilares, ductos, y proyección. Además de estas capas, también disponemos de una capa de etiquetas, donde tendremos un texto con el tipo de espacio y su superficie.
XLS
La hoja de cálculo .XLSX contiene un informe de formato DIN.A4 listo para imprimir, en el cual se recogen todas las métricas del proyecto que normalmente se muestran en el panel de datos a la derecha.
El informe incluye:

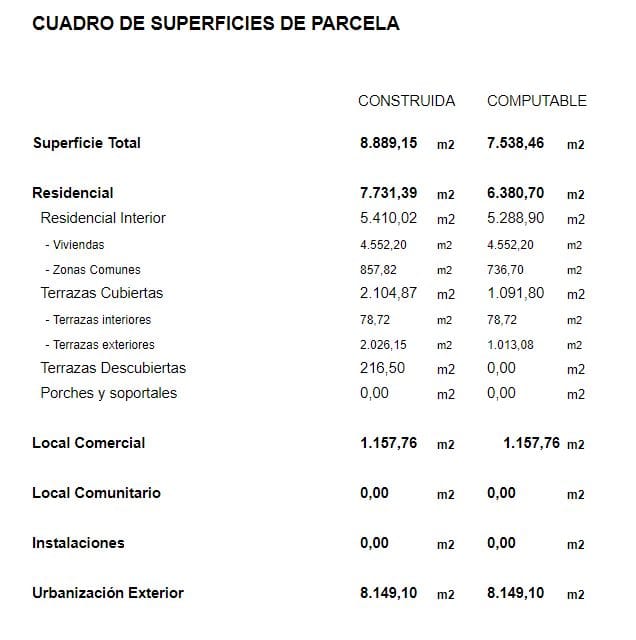

- Todos los cuadros de superficies para el conjunto del proyecto y para cada uno de los edificios que haya en él.
- El recuento de viviendas para el conjunto del proyecto y para cada uno de los edificios que haya en él.
- Un resumen de la dotación bajo rasante con cálculo de superficies por uso, y recuento de plazas de aparcamiento y trasteros.
- Cuadros de superficies de cada una de las viviendas, con sus sumatorios, repercusiones de zonas comunes, ratios de eficiencia, etc…
- Presupuesto completo con costes directos de obra, costes indirectos y ratios incluyendo el coste medio por vivienda o el coste del m² interior, entre otros.

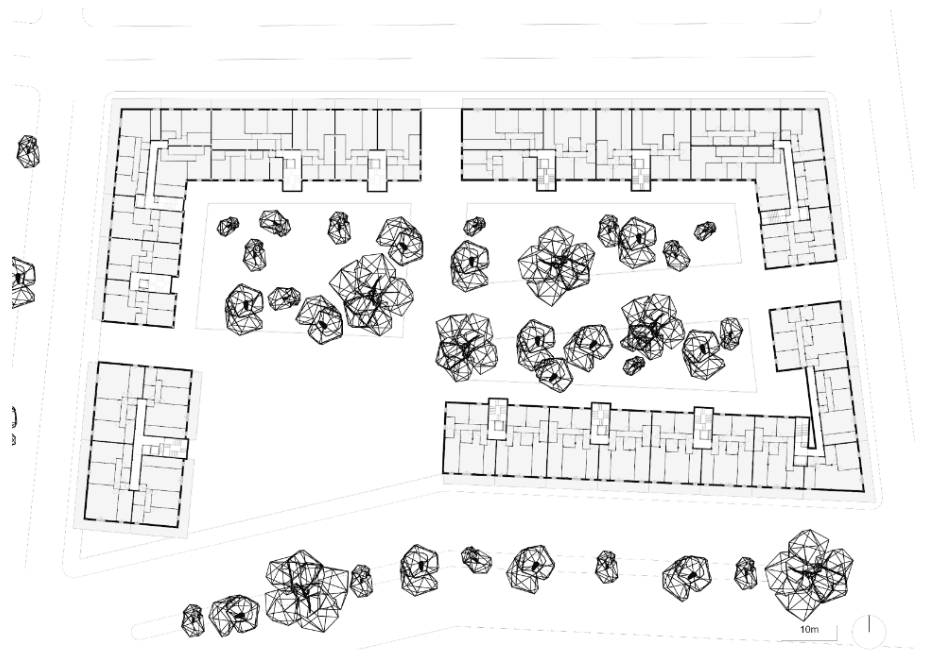

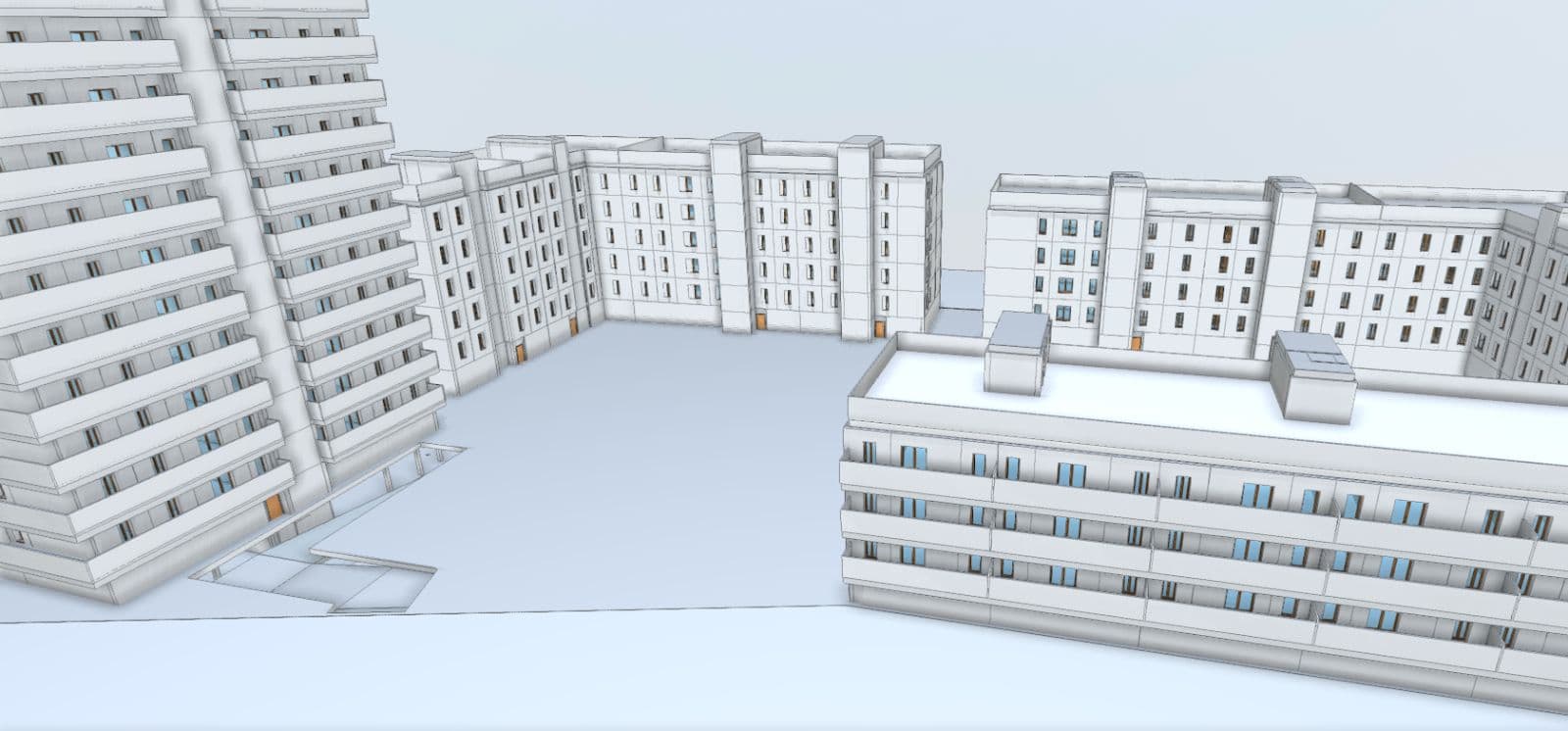

- Conjunto de planos y modelo en extensión .jpg.
Proyecto Demo
En todas las cuentas, incluidas las cuentas FREE, viene incorporado el proyecto Demo con sus documentos descargables. Ofrecemos estos documentos descargables gratuitamente para que los usuarios puedan familiarizarse con ellos y valorar su implementación en sus dinámicas de trabajo.
